A.4 可逆サイクルの効率

可逆サイクルの熱機関としての性能が不可逆サイクルの熱機関の性能よりも低いと熱力学第二法則に反することを1.4.5 $ ^{\text{p.\pageref{sec-ReversibleIrreversibleCycleEfficiency}}}$ に示した。 不可逆サイクル熱機関Aと可逆サイクル熱機関Bを考える。ここでは不可逆の熱機関Aの効率 $ \epsilon_{E, A 不 }$ [-]が可逆サイクル熱機関Bの効率 $ \epsilon_{E, B可}$ [-]よりも低い場合には熱力学第二法則に反しないことを示す(図A.5)。

$\displaystyle \epsilon_{P, A不}$ $\displaystyle < \epsilon_{P, B可}$

式(1.12) $ ^{\text{p.\pageref{eq-EfficiencyPump}}}$ より次式が成り立つ。

$\displaystyle \frac{ \vert W_A \vert }{ \vert Q_{A, H} \vert }$ $\displaystyle < \frac{ \vert W_B \vert }{ \vert Q_{B, H} \vert }$

不可逆の熱機関Aは逆にヒートポンプとして動作させることはできない。可逆の熱機関Bは可逆であるのでヒートポンプとしても動作できる(図A.5-2)ので、不可逆の熱機関Aと同じ大きさの仕事で( $ \vert W_A \vert = \vert W_B \vert $ )ヒートポンプとして動作させる(図A.5-3)と次式が成り立つ。

$\displaystyle \vert Q_{A, H} \vert > \vert Q_{B, H} \vert$

全体として高温熱源から低温熱源に熱が伝わっている(図A.5-4)ので、熱力学第二法則に反しない。

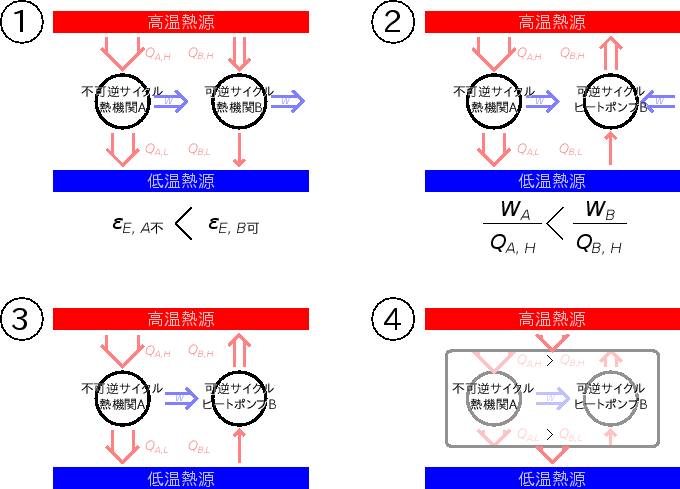

図 A.5: 可逆サイクルと不可逆サイクルの比較
\includegraphics[width=150mm]{figures/HeatEngineIrrevAandRevB2.eps}
