B.1.3 経路積分

前節のような単純な過程の組み合わせで経路が成り立っていない場合には経路全体を積分し仕事を求める。積分するには経路を指定した経路積分が必要であり、計算の際には媒介変数が用いられる。 媒介変数として時間$ t$ [s] を取り具体的な計算をしてみる。 体積$ V$ は次式のように初め3.0 $ \times$ 10$ ^{-3}$ m$ ^3$ (3.0 リットル)で1 s毎に0.1 $ \times$ 10$ ^{-3}$ m$ ^3$ 圧縮される。

$\displaystyle V$ $\displaystyle = 3 \times 10^{-3}$    m$\displaystyle ^3 - (0.1 \times 10^{-3}$    m$ ^3$ /s$\displaystyle ) t$ (B.11)

圧力$ P$ は1.0 $ \times$ 10$ ^5$ Pa(約一気圧)から次式のように増えていくとする。

$\displaystyle P$ $\displaystyle = \frac{1 \times 10^5 \text{ Pa} \times (3 \times 10^{-3} \text{ ...
...(0.1 \times 10^{-3} \text{ m$^3$/s})t + 3 \times 10^{-3} \text{ m$^3$}\}^{1.4}}$ (B.12)
  $\displaystyle \simeq 29.37$    m$ ^{5.2}$ Pa$\displaystyle \{-(0.1 \times 10^{-3}$    m$ ^3$ /s$\displaystyle )t + 3 \times 10^{-3}$    m$ ^3$ $\displaystyle \}^{-1.4}$ (B.13)

式([*])に示すように$ V$ $ t$ のみの一変数関数として表されている。$ V$ $ t$ での微分を求める。

$\displaystyle \dfrac{\mathrm{d}V}{\mathrm{d}t}$ $\displaystyle = - 0.1$    m$ ^3$ /s
$\displaystyle \mathrm{d}V$ $\displaystyle = - 0.1$    m$ ^3$ /s$\displaystyle \; \mathrm{d}t$ (B.14)

仕事の微小量を求める式([*])に式([*])と式([*])を代入して0 sから $ t_\mathrm{f}$ まで経路積分をする。経路中にされた仕事を求めたいので、0 sでの仕事は0 Jである。

$\displaystyle \int^{t=t_\mathrm{f}}_{t=0} \delta W$ $\displaystyle = \int^{t=t_\mathrm{f}}_{t=0} - P \mathrm{d}V \nonumber$
  $\displaystyle = \int^{t_\mathrm{f}}_0 - [29.37$   m$ ^{5.2}$ Pa$\displaystyle \; \{-(0.1 \times 10^{-3}$    m$ ^3$ /s$\displaystyle )t + 3 \times 10^{-3}$    m$ ^3$ $\displaystyle \}^{-1.4} ] (- 0.1$    m$ ^3$ /s$\displaystyle \; \mathrm{d}t)$
  $\displaystyle = \int^{t_\mathrm{f}}_0 [2.937$    m$ ^{8.2}$ Pa/s$\displaystyle \; \{-(0.1 \times 10^{-3}$    m$ ^3$ /s$\displaystyle )t + 3 \times 10^{-3}$    m$ ^3$ $\displaystyle \}^{-1.4} ]$    m$ ^3$ /s$\displaystyle \; \mathrm{d}t$
  $\displaystyle = \left[ \frac{2.937 \text{ m$^{8.2}$ Pa/s}}{(-0.1)(-0.4)} \{-(0...
...{ m$^3$/s})t + 3 \times 10^{-3} \text{ m$^3$}\}^{-0.4} \right]^{t_\mathrm{f}}_0$
  $\displaystyle = 73.425$    m$ ^{8.2}$ Pa/s$\displaystyle [\{-(0.1 \times 10^{-3}$    m$ ^3$ /s$\displaystyle )t_\mathrm{f} + 3 \times 10^{-3}$    m$ ^3$ $\displaystyle \}^{-0.4} - \{ 3 \times 10^{-3}$    m$ ^3$ $\displaystyle \}^{-0.4}]$
  $\displaystyle \simeq 73.425$    m$ ^{8.2}$ Pa/s$\displaystyle [\{-(0.1 \times 10^{-3}$    m$ ^3$ /s$\displaystyle )t_\mathrm{f} + 3 \times 10^{-3}$    m$ ^3$ $\displaystyle \}^{-0.4} - 10.21]$

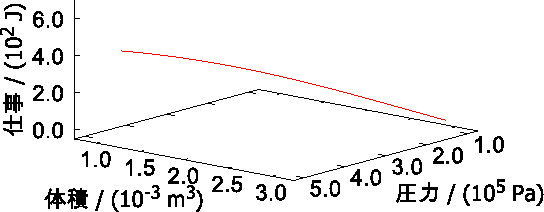

この変化を前節と同じように図[*]に表す。状態の変化に対して仕事が線で表される。
図: 媒介変数表示による仕事
\includegraphics[width=120mm]{figures/WorkCourse.eps}
