3.1.6 ヒートポンプ

3.1.5節の二つの熱源間で動作する閉じた系の熱機関（図3.6 $ ^{\text{p.\pageref{fig-ClosedCycleVolumeHeatengine}}}$ のサイクル）の過程を逆にした、図3.11のようなサイクルを考える。状態1から状態4では断熱圧縮過程、状態4から状態3では等積冷却過程、状態3から状態2では断熱膨張過程、状態2から状態1では等積加熱過程となる。

図 3.11: ピストンでのヒートポンプとして動作するサイクル
\includegraphics[width=50mm]{figures/ClosedCycleVolumeHeatpump.eps}

このサイクルで外部と仕事のやりとりがある過程は体積の変化する状態1から状態4と状態3から状態2である。外部からサイクルに仕事をしている1→4の過程での仕事 $ W_$14 [J]と外部へサイクルが仕事をしている3→2の過程での仕事 $ W_$32 [J]では、ヒートポンプとして動作するには外部から仕事されるように $ W_$14 [J]が大きくならなくてはならない。このサイクルでの圧力変化の概略は図3.12のようになる。この過程で体積の変化は等しいので、仕事がどちらが大きいかは圧力によって決まり、次の関係が成り立つ。

$\displaystyle \vert W_$14$\displaystyle \vert > \vert W_$32$\displaystyle \vert$

過程1→4では仕事 $ W_$14 をされているので正の値、過程3→2では仕事 $ W_$32 をしているので負の値となるため絶対値をとり大きさを比較する。

$\displaystyle W_$14$\displaystyle > - W_$32 (3.7)

状態1から状態4ではサイクルが仕事をされており、状態3から状態2では周囲に仕事をしているので、合わせるとサイクル全体としては、周囲から $ \vert W_$14$ \vert - \vert W_$32$ \vert$ [J]の仕事3.9をされている。状態1から再度状態1に戻った場合、内部エネルギーの変化はゼロなので、

$\displaystyle \Delta U = 0 = Q_$21$\displaystyle + W_$32$\displaystyle + Q_$43$\displaystyle + W_$14
$\displaystyle W_$14$\displaystyle + Q_$21$\displaystyle = - W_$32$\displaystyle - Q_$43

上式と仕事の大きさの関係の式(3.7)から、

$\displaystyle Q_$21$\displaystyle < - Q_$43

過程2→1では熱 $ Q_$21 を外部から受け取り正の値となり、過程4→3では外部へ熱 $ Q_$43 を伝え負の値となることを考慮し絶対値をとり次式を得る。

$\displaystyle \vert Q_$21$\displaystyle \vert < \vert Q_$43$\displaystyle \vert$

図3.13のように、状態4から状態3では高温の熱源4-3へ熱 $ Q_$43 [J]を渡し（負の値）、状態2から状態1では低温の熱源2-1から熱 $ Q_$21 [J]を受け取っている（正の値）。このように、サイクル全体としては仕事 $ (\vert W_$14$ \vert - \vert W_$32$ \vert)$ [J]をされ、低温熱源から高温熱源へ熱を伝えており、ヒートポンプとして働いている。

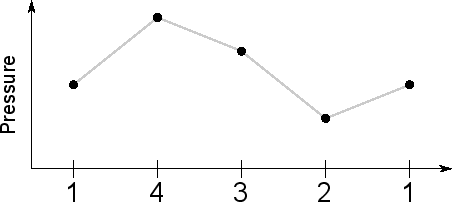

図 3.12: ピストンでのヒートポンプとして動作するサイクルの圧力変化
\includegraphics[width=100mm]{figures/ClosedCycleVolumeHeatpumpPressure.eps}

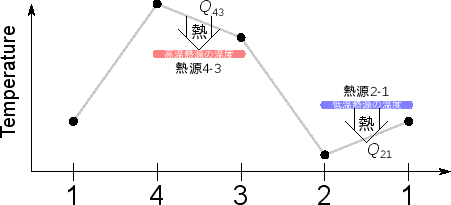

図 3.13: ピストンでのヒートポンプとして動作するサイクルの温度変化
\includegraphics[width=100mm]{figures/ClosedCycleVolumeHeatpumpTemperature.eps}

熱機関と同様にこのように高温と低温の二つの熱源で動作するヒートポンプを1章では図3.14のように○で表していた。仕事は周囲にした仕事と周囲からされた仕事の差 $ (\vert W_$14$ \vert - \vert W_$32$ \vert)$ [J]をまとめて示す。熱機関と同様に、○で表した際にはヒートポンプであることだけを表しどのような過程で構成されたヒートポンプでもよい。

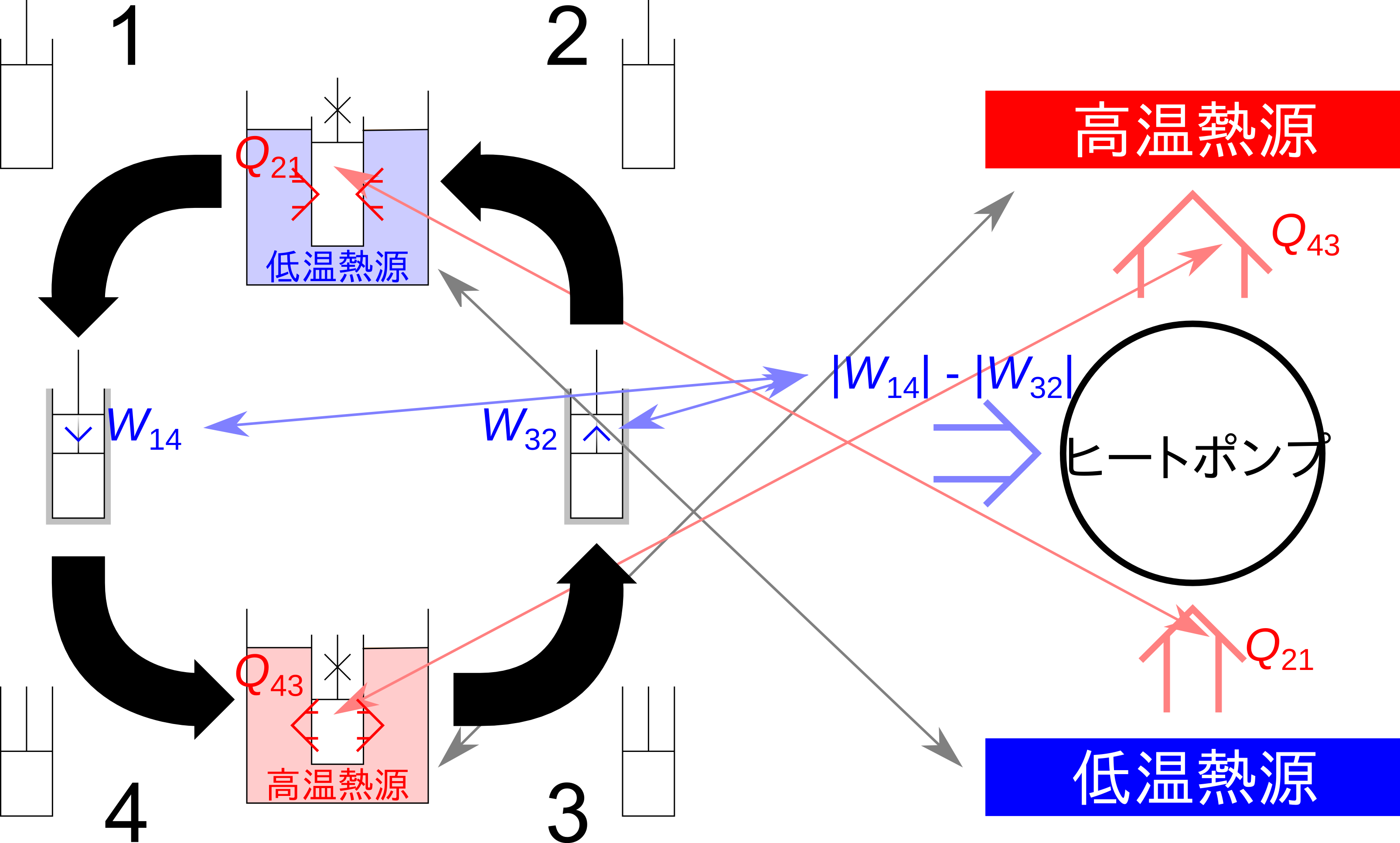

図 3.14: ヒートポンプの表示
Image ClosedCycleVolumeSimpleHeatpumpPNG

実際に世の中で使われているヒートポンプとして冷蔵庫やエアコンがある。冷蔵庫やエアコンのサイクルは閉じた系ではないが、同じように考えられる。冷蔵庫やエアコンと図3.11のサイクルの対応は以下のようになっている。

1→4 圧縮され周囲から仕事をされる : 圧縮機（冷蔵庫での騒音の原因）
4→3 冷却され熱が周囲に伝わる : 凝縮器（冷蔵庫では庫外にあり、冷房では室外器で熱を捨て、暖房では室内器で室内を温める）
3→2 膨張し周囲に仕事をする : 膨張弁（仕事は取り出さず、粘性消散3.10で熱に変換されている）
2→1 加熱され熱が周囲から伝わる : 蒸発器（冷蔵庫では庫内を冷やし、冷房では室内器で室内を冷やし、暖房では室外器から熱を奪う）

熱機関やヒートポンプの様なサイクルではなく、サイクル全体として周囲と熱や仕事のやりとりがゼロとなる付録B.3 $ ^{\text{p.\pageref{sec-AppendixUselessCycle}}}$ のような役立たずのサイクルもありえる。
